治具零件

治具零件主要包含PCBA测试领域ICT测试治具和FCT测试治具等其它测试治具的标准零件。内容非常丰富几乎涵盖治具领域90%以上标准测试治具零件真正实现治具零件一站式采购。所有产品自动根据用户选型参数自动生产3D下载自动生成料号和价格,可直接商城下单购买减少用户绘图和成本分析等繁琐工序.是目前行业内唯一拥有线上和线下选型软件的治具零件生产商.
治具零件
ICT界面板/inface板
GR界面板
HP3070蜂巢板
TR1800/TR5001界面板
SPEA界面板
星河界面板
界面针/转接针
界面针
HP3070 P-PIN
实心转接针
开关针帽
接地板/镀锡覆铜板
HP3070上下模接地板
单双面镀锡覆铜板
APC界面固定板/Block模块
APC界面板
APC block 块
治具线材
OK线/双绞线
治具把手
铝型材把手
斜把手/前把手
把手/手柄/泄气把手
治具拉扣/安全装置
复位型拉扣
带锁型拉扣
拉扣档片
安全装置
压棒/豆丁
标准件防静电POM压棒
自定义尺寸压棒
载板豆丁
自定义尺寸载板豆丁
铝加电木压棒
铝加PEEK压棒
自定义尺寸铝加ESD Pom压棒
针/载板定位柱:定位销钉
内螺纹定位柱
外螺纹定位柱
定位销钉
载板配件
载板锁扣
板边围柱
自定义长度板边围柱
载板开关
载板防静电漆
自定义长度载板螺丝
载板弹簧
导柱/导套
标准载板导柱
标准上下模导柱
自定义尺寸导柱
自定义尺寸衬套
POM导套
治具车件/连接件
等高螺丝
圆柱销
支撑柱
轴承密封套/固定套
轴承密封套
轴承固定座
轴承导向片
弹性定位柱托针/弹性压棒按键
带孔型
平头型
尖头型
按键
弹性压棒型
真空密封海绵
黑色PORON海绵
硅胶海绵
吸口密封圈
带孔密封条
圆形密封条
硅胶密封圈
真空吸口组件
真空管
GR真空吸口组件
TR8100真空吸口组件
翻盖支撑架/转轴合页
圆盘V形带锁支撑架
V形支撑架
转轴合页
双行程气动模组
双行程气缸
真空双行程模组
气弹簧
气弹簧
气弹簧保护套
接地片
接地弹片
静电导通片
ICT电子料
放大器转接板
感应片
感应片小焊针
计数器/真空表
6位复位计数器
8位计数器
8位新款计数器
真空表
导光光纤
透明光纤
黑色光纤
升降机构/扫描枪支架
扫描枪支架
升降机构
inline治具零件
光电开关固定模组
弹性伸缩支撑杆
针点检查/清洗工具
蓝膜
清针棉
治具双面胶
探针/压棒安装工具
敲转接针工具
压棒工具
敲P-PIN工具
压针套工具
退针套工具
打针套器
GR/HP3070测试机配件
HP307X测试机配件
GR测试机台定位柱
GR转接板
ICT界面板/inface板

含TR\GR\HP3070系列 offline和inline的所有测试机型号界面板, HP3070蜂巢板用于P-PIN导正其它界面板直接安装界面针.选择测试机品牌目录后找到对应型号选型.

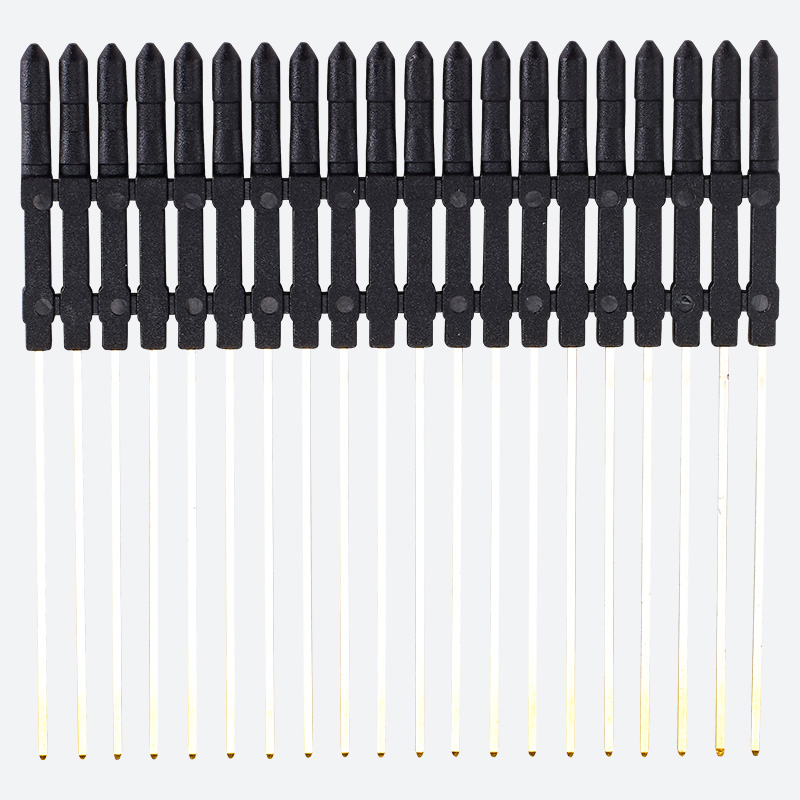

界面针/转接针

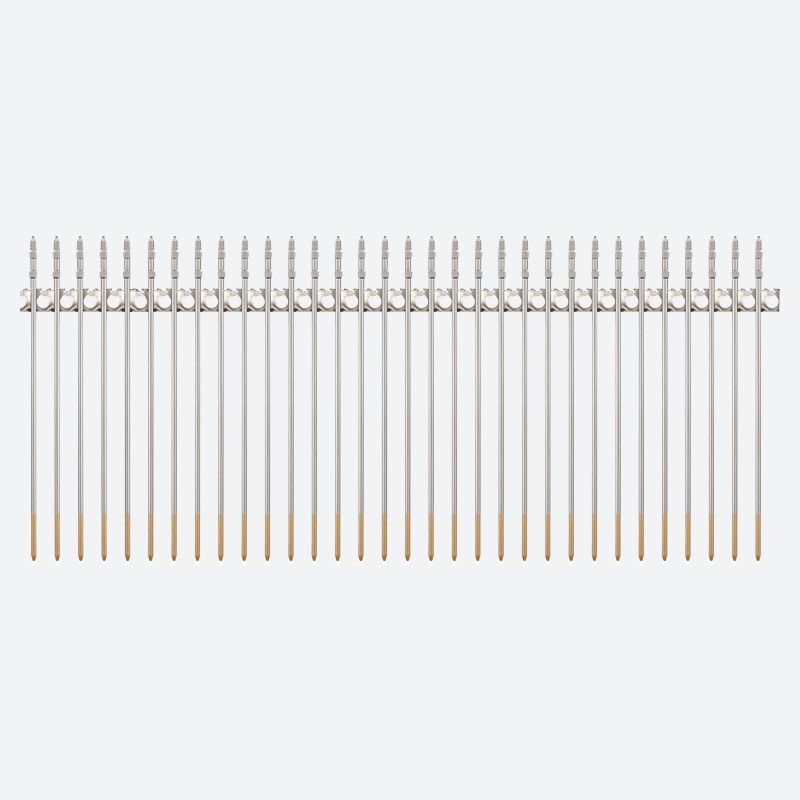

P-PIN用于HP3070短线夹具有塑胶型和全铜接地两种规格.界面针用于长线治具信号和电源转接导通.实心转接针安装在治具上模或者下模配合探针实现信号导通.开关针帽配合H头探针实现两针或者三针式开关针测量连接器缺料或者反向.

接地板/镀锡覆铜板

HP3070带网格接地板用于HP3070治具上下模GND信号针短路导通和其它针信号隔离.单双面覆铜板针对TR、GR等长线治具GND信号短路和信号隔离.

APC界面固定板/Block模块

APC界面固定板和Block模块包含欧美主流标准模块界面板、转接模块。转接模块有RF射频信号、电源、真空、气源等标准模块。

治具线材

含十种颜色26AWG 28AWG 30AWG大/小卷OK线和双绞线.双绞线可以选择颜色和线径.线径支持非标定制.

治具把手

型材把手用于搬运ICT治具或者偏重型FCT治具,前把手和泄气把手针对治具上模开盖放气.,其它把手常规安装在小型治具或者治具上模载板等场景.

治具拉扣/安全装置

复位型拉扣为不带锁型主要用于治具下模针板和治具盒扣紧.带锁型拉扣主要针治具上模开盖防止误操作.安全装置是防止治具合盖夹手通常安装在治具盒上用户可以根据重量选择对应型号.

压棒/豆丁

压棒和豆丁从材质区分主要有:黑色防静电Pom、米黄色防静电Pom、防静电电木、防静电PEEK、金属组合材料等。安装方式有螺纹固定和敲入式,头部形状有平头、尖头和两段式尖头。组合压棒有铝加电木、铝加POM、铝加PEEK、钢加POM等。

针/载板定位柱:定位销钉

定位柱主要用于PCBA被测试板定位是治具核心部件,通常安装在治具针板或者载板.用户可根据PCBA厚度、孔径、安装空间选择对应型号定位柱。产品具有同心度高耐磨韧性好等特性。

载板配件

针对载板周边配件主要产品有:载板锁紧装置、PCBA取放导向装置、被测试安放到位检查、载板上下弹性装置、载板铣削后防静电处理等相关配件

导柱/导套

导柱导套应用在载板和针板导向定位以及上模和下模导向对位.具有同心度高硬度高防锈等高品质特性.导套表面耐磨且防静电.是针点准确性的重要核心零件.

治具车件/连接件

等高螺丝有平头型和锥度型以及头部一字型和内六角型,主要用在载板或者浮动模块导向限位.圆柱销用于旋转翻盖转动连接.支撑柱常规安装在治具上下模针板支撑防止针板压合后受力变形.提供多种材质、外径、长度规格选择。

轴承密封套/固定套

轴承相关配件主要针真空治具直线轴承末端防漏气处理、轴承防脱落以及轴承导柱导向防止钢珠脱落等。

弹性定位柱托针/弹性压棒按键

尖头弹性定位针用于用浮动接头或者测试PCBA支撑导向定位.平头和带孔托针主要针对治具载板或者小型浮动模块支撑和定位.按键杆针对PCBA板上的按键开关测试,弹性压棒常规用于治具上模在探针和普通压棒接触之前将测试PCBA压平.

真空密封海绵

真空密封海绵从材质区分有发泡硅胶、黑色Poron、防静电硅胶。表面有防静电和不防静电外观颜色有黑色、灰色、浅红色。 条形密封条主要针对真空治具上下模以及界面板真空密封.硅胶密封圈含内外圈V形结构寿命长.圆环形密封圈用于测试机真空口密封.

真空吸口组件

真空吸口组件分快插型螺纹锁紧型和螺纹喉箍锁紧型,针对GR、TR系列等长线真空治具,组件两端带真空吸口和密封圈配套齐全.

翻盖支撑架/转轴合页

翻盖支撑架有带锁型和不带锁型V形支撑,带锁型V形支撑单边圆盘固定中间滑动锁扣装置.不带锁型V形支撑有V形转动和滑动结构提供多种规格长度选择.转轴合页为一体钢件成型产品结实不容易断裂主要用于大型测试治具开盖结构.

双行程气动模组

双行程气缸按大小区分有80mm和100mm缸径行程有19-25mm和13-25mm两种规格,19-25mm用于单面双行程13-25mm配合双行程限位模组可以实现双面双行程.真空双行程模组有挂钩式和限位型两种结构.

气弹簧

分销suspa品牌气弹簧质量可靠寿命长不漏油,有210mm、250mm、310mm等多种长度和弹力规格参数可选择.气弹簧保护套针安装310mm气弹簧上通常用治具下模防止气弹簧失效压手.

接地片

接地弹片用于泰瑞达治具和测试机台接地导通,静电铜片用于计数器短路计数或者治具针板和载板之间的静电导通.

ICT电子料

感应片焊针通常焊接在感应片正面用于感应片和放大器的连接.感应片安装在放大器下面直接接触测试元件.放大器转接用于3代放大器和2代感应片的转接.

计数器/真空表

计数器有6位、8位复位型和不可面板复位型主要用于测试治具用来计数探针次数或者测试板数量。真空表安装在真空治具上模测量真空值大小。

导光光纤

导光光纤用于测试治具LED灯亮度和颜色测量,光纤负责LED灯到测量模块(如:smartfinn、lightprobe等)之间光的传输。有带黑皮光纤和通体透明光纤两种规格透明光纤会偏软主要用于ICT治具,带黑皮光纤主要用于FCT治具。提供多种直径规格选择.

升降机构/扫描枪支架

升降机构用于功能测试治具针板上升动力结构手柄带防呆锁结构结实精度高.扫描枪支架用于支撑扫描枪并且实现多个方向可调节位置和角度.

inline治具零件

光电开关固定模组用于inline治具PCBA过板、到位、反向检测的对射开关的安装固定。弹性升缩杆安装在inline治具上模用于治具下压前后平衡和上模单独存放时的平衡.

针点检查/清洗工具

蓝膜用在治具针点位置检查配合针点拍照设备效果更佳,带粘性清针棉用于治具探针使用到一定次数后清洗.治具双面胶用于治具板材加工过程粘合具有粘性强容易撕掉等优势.

探针/压棒安装工具

安装工具主要用测试治具上的针套、豆丁、界面针、P-pin、压棒等零件安装或者拆除。工具使用方便可以确保零件安装精度提高针点准确性。

GR/HP3070测试机配件

GR转接板用于大测试机和小测试治具的界面密封转接,测试机配件主要应用在测试机上的部分易损标准零件
